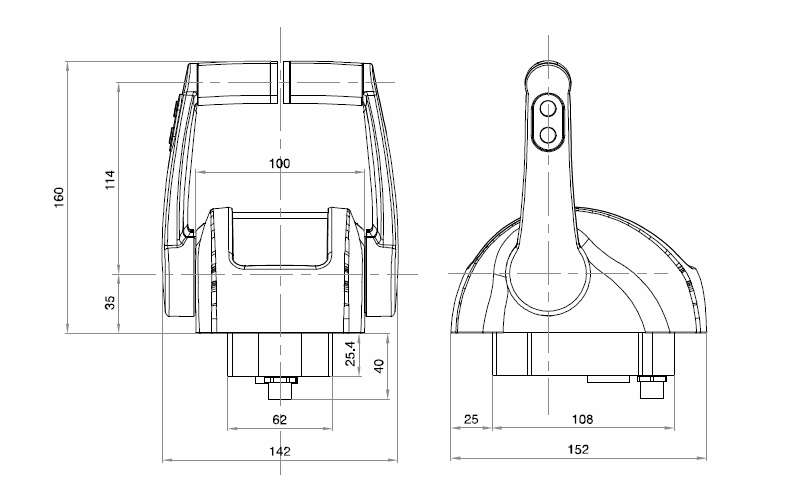

Рычаг управления для 2 двигателей

Описание продукта

Электронные системы управления серии 4500 сочетают в себе мехатронные решения и технологии цифровой связи, что позволяет создавать модульные системы, гибкие, надежные и простые в установке.

Всего несколько устройств создают полную электронную систему управления. Электронная система в основном состоит из 4 элементов, которые различаются по количеству и типу в зависимости от требований к установке:

  • посты управления
  • приводы
  • кабели передачи данных для соединения приводов и станций управления
  • кабели между приводом и двигателем и между приводом и коробкой передач.

Связь между различными устройствами осуществляется через простой 4-контактный кабель, который передает всю информацию через цифровую связь CANBus. В случае двигателей с механическим интерфейсом двухтактные тросы передают движение от приводов к дросселю на двигателе и редукторе. В случае двигателей и редукторов с электронным интерфейсом их соединение с приводом осуществляется простым электрическим проводом. На всех электронных системах управления Flexball могут быть установлены либо рычажные серии 3500, либо рычажные серии 4500. Системы сконфигурированы для взаимодействия с различными типами двигателей и редукторов и их возможными комбинациями.

Совместимость двигателей

  • Напряжение: Cummins, Detroit Diesel, Scania, FNM, Lombardini, Deutz Vetus
  • ток 4-20 мА: MAN, MTU, Isotta Fraschini
  • ШИМ: Гусеница, Скания.

Ключевая особенность

  • До 3 станций управления в базовой версии, система может быть расширена до 7 станций управления.
  • Функция режима быстрого запуска
  • Функция синхронизации, которая может быть активирована как в нейтральном положении, так и во время движения под парусом.
  • Управление троллингом
  • Функция Trim/Flap и Synchro Trim/Flap
  • Запрет запуска, если передача не находится в нейтральном положении
  • Расширенные функции для быстрого и безопасного ввода в эксплуатацию
  • Интерфейс к преобразователям частоты в гибридных силовых установках
  • Программируемые задержки при включении или выключении сцепления
  • Устройства аварийной безопасности непосредственно на приводе в случае систем с механическим интерфейсом.

Основные характеристики

  • Электронная система управления приводом по проводной технологии
  • Максимальное расстояние между палубой и машинным отделением может быть более 60 метров.
  • Быстрая и простая установка
  • Сертификация ЭМС и СЕ
  • Работа с мгновенным подключением и воспроизведением
  • Ограниченное количество компонентов
  • Передача цифровых данных
  • Установка рабочих параметров либо с клавиатуры, либо с ПК.

Технические особенности

  • Напряжение питания от 9,0 до 32 В пост. тока (мультивольтажное питание)
  • Максимальный входной ток: 5 А
  • Ток на холостом ходу: 0,5 А
  • Рабочая температура: от –10 до + 85 °C
  • Механическая создаваемая сила при номинальных условиях: 250 Н (25 кг) при потреблении 1,5 А
  • Максимальное создаваемое усилие: 450 Н (45 кг) при поглощении 5 А и времени менее 1 секунды
  • Ход коробки передач – вперед: можно установить в пределах от 5 до 40 мм.
  • Ход редуктора – реверс: его можно установить в пределах от 5 до 40 мм.
  • Максимальный ход дроссельной заслонки: 80 мм.

Планирование

Свяжитесь с нами для детального планирования, предложения и поддержки в реализации вашего проекта. Мы рады помочь вам своим опытом!

Приглашаем вас заполнить форму ниже и отправить ее на адрес [email protected] . Мы ответим в течение одного рабочего дня.

Пояснительное видео

1st-Relief показывает в этом видео преобразование управления двигателем яхты с механического привода на электрическую систему (приводимую в действие Flexball) на основе системы с двумя двигателями катамарана. В этом видео показаны три варианта:

2 двигателя, 1 блок управления
2 двигателя, 2 блока управления
2 двигателя, 2 головки управления и полный пульт дистанционного управления

Информация о производителе

  • Производитель: Флексбол
  • Номер детали: 4500.C-200005

Характеристики

Номер статьи:
1st254500.C-200005
