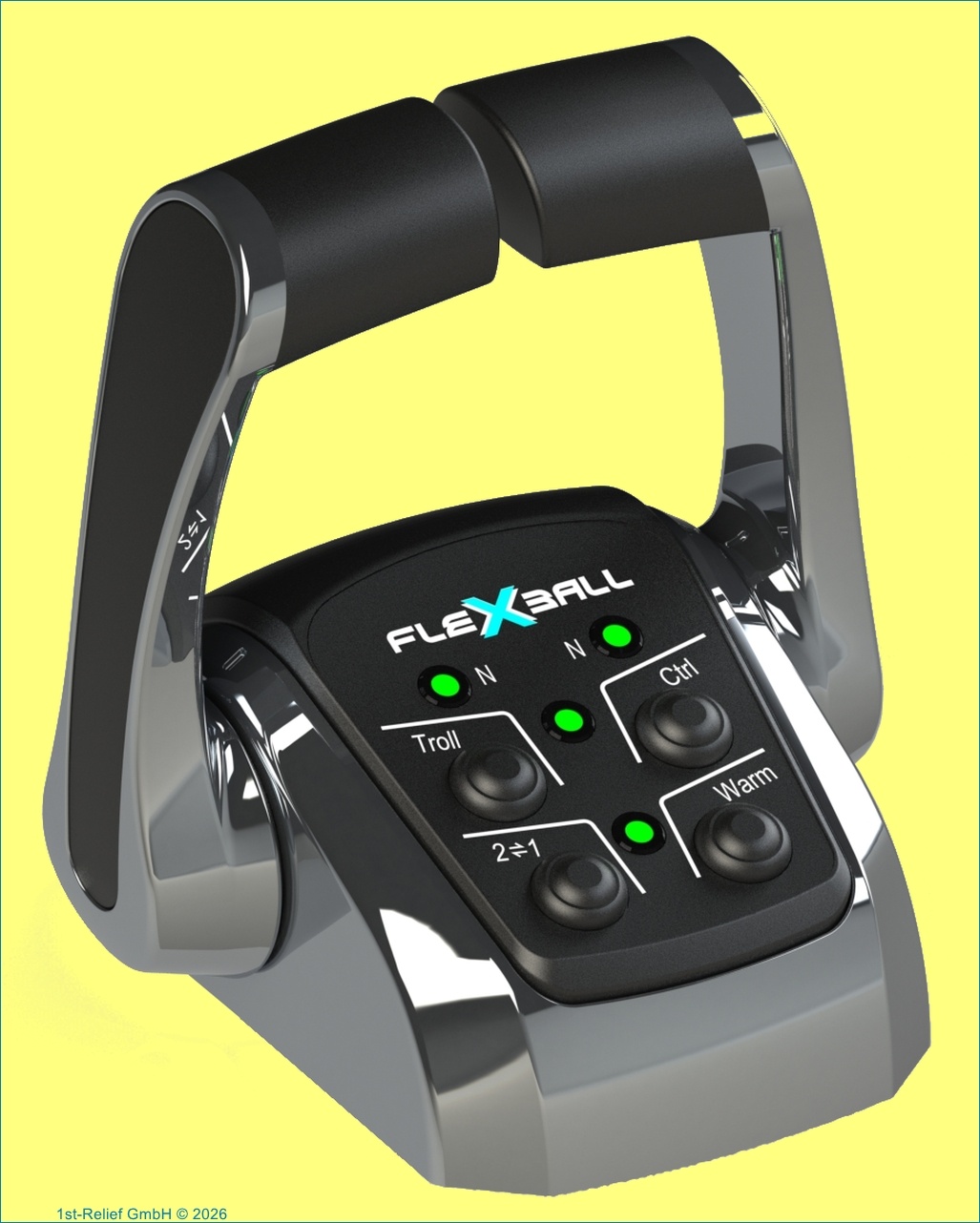

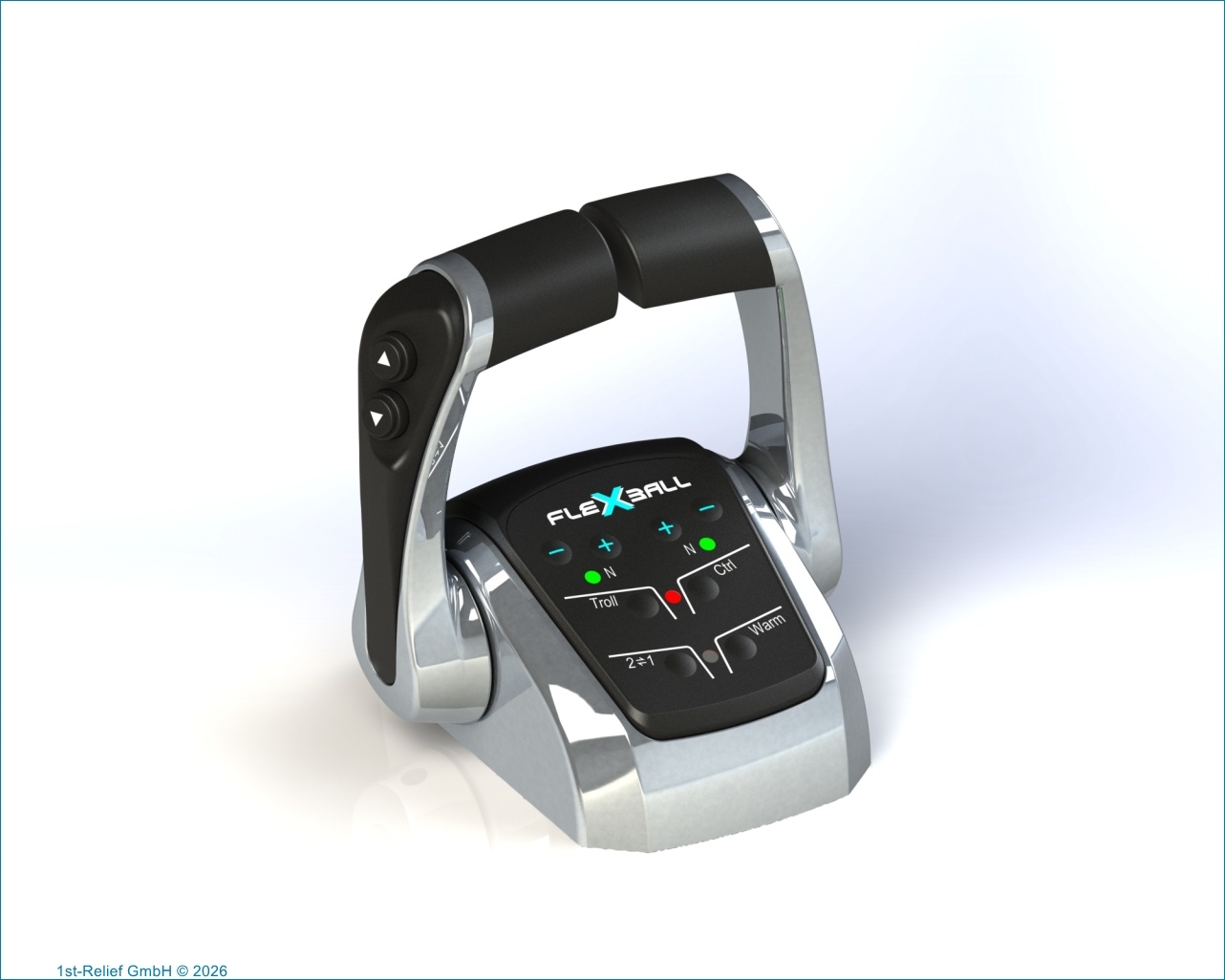

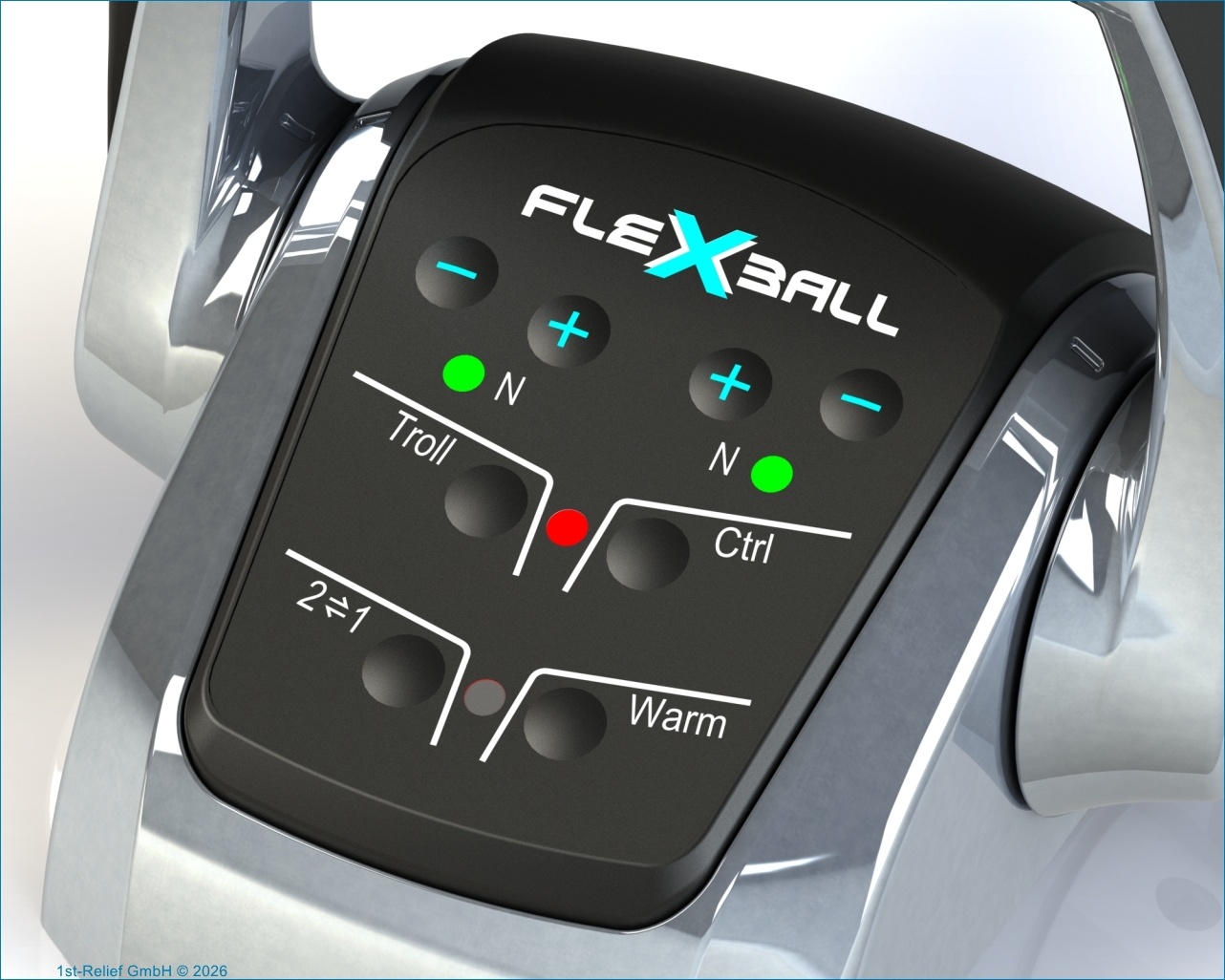

Levier de commande pour 2 moteurs

Description du produit

Les systèmes de contrôle électronique de la série 4500 combinent des solutions mécatroniques et des technologies de communication numérique qui permettent de construire des systèmes modulaires, flexibles, fiables et faciles à installer.

Quelques appareils suffisent pour créer un système de contrôle électronique complet. Le système électronique se compose fondamentalement de 4 éléments dont la quantité et le type varient en fonction des exigences d'installation :

  • postes de contrôle
  • actionneurs
  • câbles de transmission de données pour relier entre eux les actionneurs et les postes de commande
  • câbles entre l'actionneur et le moteur et entre l'actionneur et le réducteur.

Le lien entre les différents appareils se fait via un simple câble à 4 broches qui transporte toutes les informations via une communication numérique CANBus. Dans le cas de moteurs avec interface mécanique, des câbles push-pull transfèrent le mouvement des actionneurs à l'accélérateur sur le moteur et sur la boîte de vitesses. Dans le cas des moteurs et réducteurs à interface électronique, un simple fil électrique réalise leur raccordement à l'actionneur. Sur tous les systèmes de commande électronique Flexball, il est possible de monter soit le levier de la série 3500, soit le levier de la série 4500. Les systèmes sont configurés pour s'interfacer avec différents types de moteurs et de réducteurs et leurs combinaisons possibles.

Compatibilité des moteurs

  • Tension : Cummins, Detroit Diesel, Scania, FNM, Lombardini, Deutz Vetus
  • Courant 4-20 mA : MAN, MTU, Isotta Fraschini
  • PWM : Caterpillar, Scania.

Principales caractéristiques

  • Avec jusqu'à 3 postes de commande dans la version de base, le système peut être étendu jusqu'à 7 postes de commande
  • Fonction de mode de démarrage rapide
  • Fonction synchro activable soit au neutre soit en navigation
  • Contrôle de la pêche à la traîne
  • Fonction Trim/Flap et Synchro Trim/Flap
  • Inhibition du démarrage si le rapport n'est pas au point mort
  • Fonctions avancées pour une mise en service rapide et sûre
  • Interface avec les convertisseurs de fréquence dans les systèmes de propulsion hybrides
  • Retards programmables à l'embrayage ou à l'embrayage
  • Dispositifs de sécurité d'urgence directement sur l'actionneur, dans le cas de systèmes avec interface mécanique.

Caractéristiques principales

  • Système de contrôle électronique en technologie drive by wire
  • La distance maximale entre le pont et la salle des machines peut être supérieure à 60 mètres
  • Installation rapide et facile
  • Certifié CEM et CE
  • Fonctionnement avec plug and play instantané
  • Nombre limité de composants
  • Transmission de données numériques
  • Réglage des paramètres de fonctionnement via clavier ou via PC.

Caractéristiques techniques

  • Tension d'alimentation de 9,0 à 32 Vdc (alimentation multi-tension)
  • Courant d'entrée maximum : 5 A
  • Courant au repos : 0,5 A
  • Température de fonctionnement : –10 à + 85 °C
  • Force mécanique générée aux conditions nominales : 250 N (25 kg) avec absorption de 1,5 A
  • Force maximale générée : 450 N (45 kg) avec une absorption de 5 A et pendant un temps inférieur à 1 seconde
  • Course de la boîte de vitesses - avant : elle peut être réglée entre 5 et 40 mm
  • Course de la boîte de vitesses – marche arrière : elle peut être réglée entre 5 et 40 mm
  • Course maximale de l'accélérateur : 80 mm.

Proposition de planification et de conception en 1 jour ouvrable - gratuit

Veuillez utiliser le lien dans l'image ci-dessous pour accéder au contrôle à distance sans fil du yacht - Questionnaire. Nous reviendrons vers vous avec une proposition de conception dans un délai d'un jour ouvrable gratuitement .

Vous pouvez également nous envoyer un e-mail à [email protected] .

Télécommande sans fil pour yacht - Questionnaire

Vidéo explicative

1st-Relief montre dans cette vidéo la conversion d'une commande de moteur de yacht d'un actionneur mécanique à un système électrique (alimenté par Flexball) basé sur un système de double moteur de catamaran. Trois variantes sont présentées dans cette vidéo :

2 moteurs, 1 tête de commande
2 moteurs, 2 têtes de commande
2 moteurs, 2 têtes de commande et télécommande complète

Informations sur le fabricant

  • Fabricant: Flexball
  • Numéro de pièce : 4500.C-200005

Spécifications

Numéro de l'article
1st254500.C-200005
