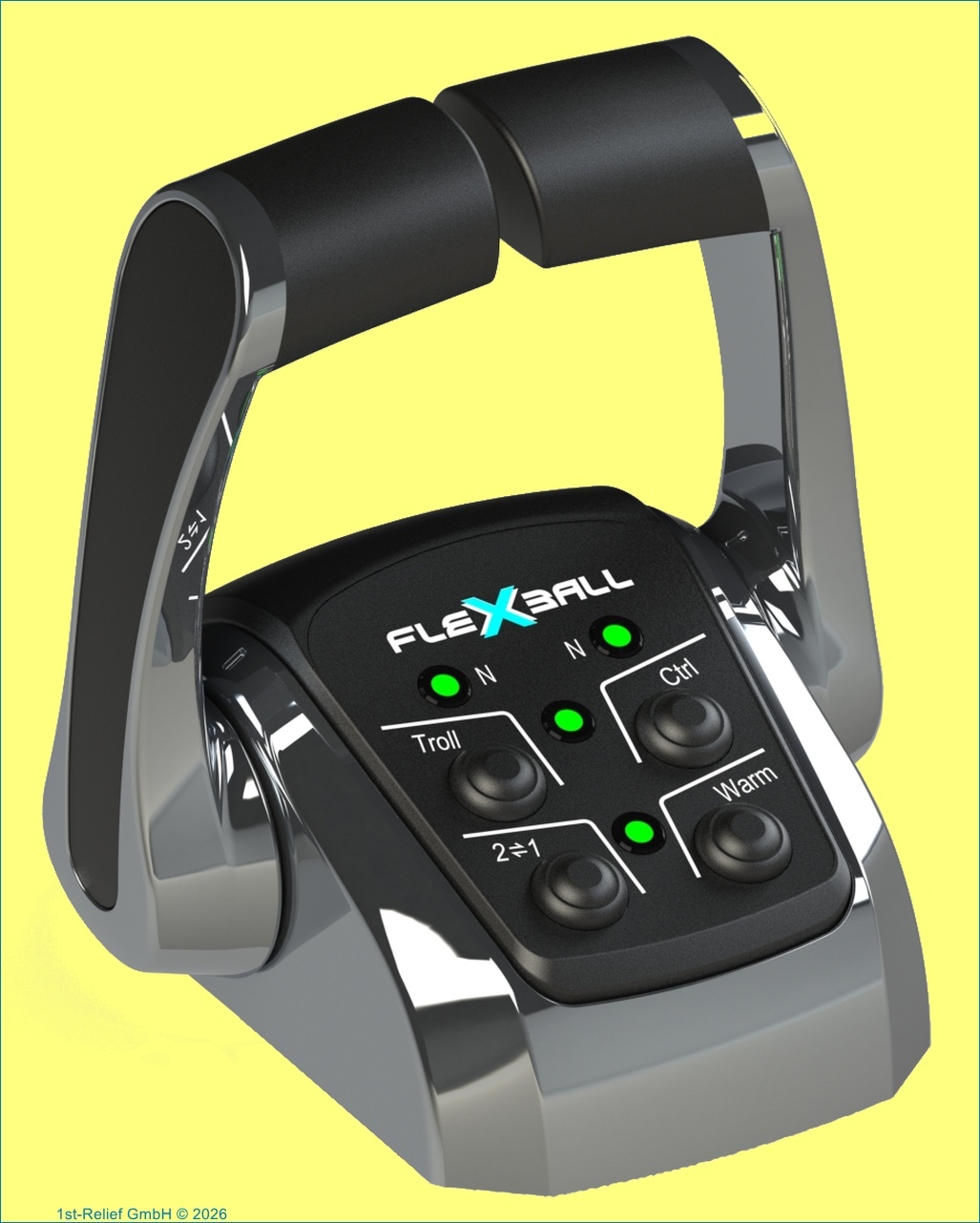

Bedieningshendel voor 2 motoren

Name: Flexball Bedieningshendel voor 2 motoren
Brand: Flexball
Price: 1570.00 EUR

Merk: Flexball

Toon alle Jachtbesturingssystemen

Vergelijk

€1.570,-* Goederen op bestelling; Europa 21 dagen, RoW 24 dagen

Stukprijs: €1.570,00 / Stuk

* Incl. btw Excl. Verzendkosten

Backorder

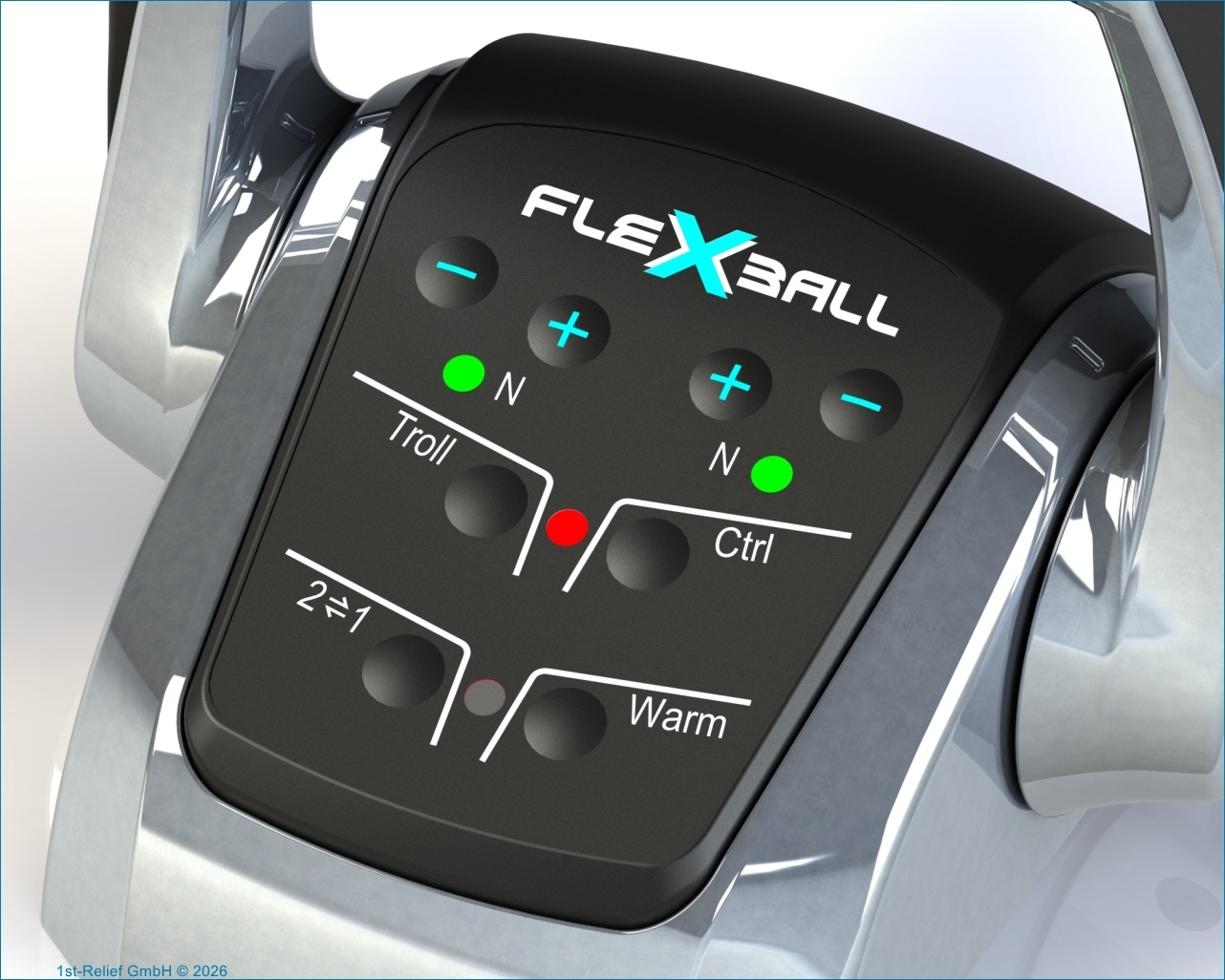

Bedieningshendel voor 2 motoren, dubbele bedieningskop uit de 5000-serie... Toon meer

Productomschrijving

De elektronische besturingssystemen uit de 5000-serie combineren mechatronische oplossingen en digitale communicatietechnologieën, waardoor modulaire systemen kunnen worden gebouwd die flexibel, betrouwbaar en eenvoudig te installeren zijn.

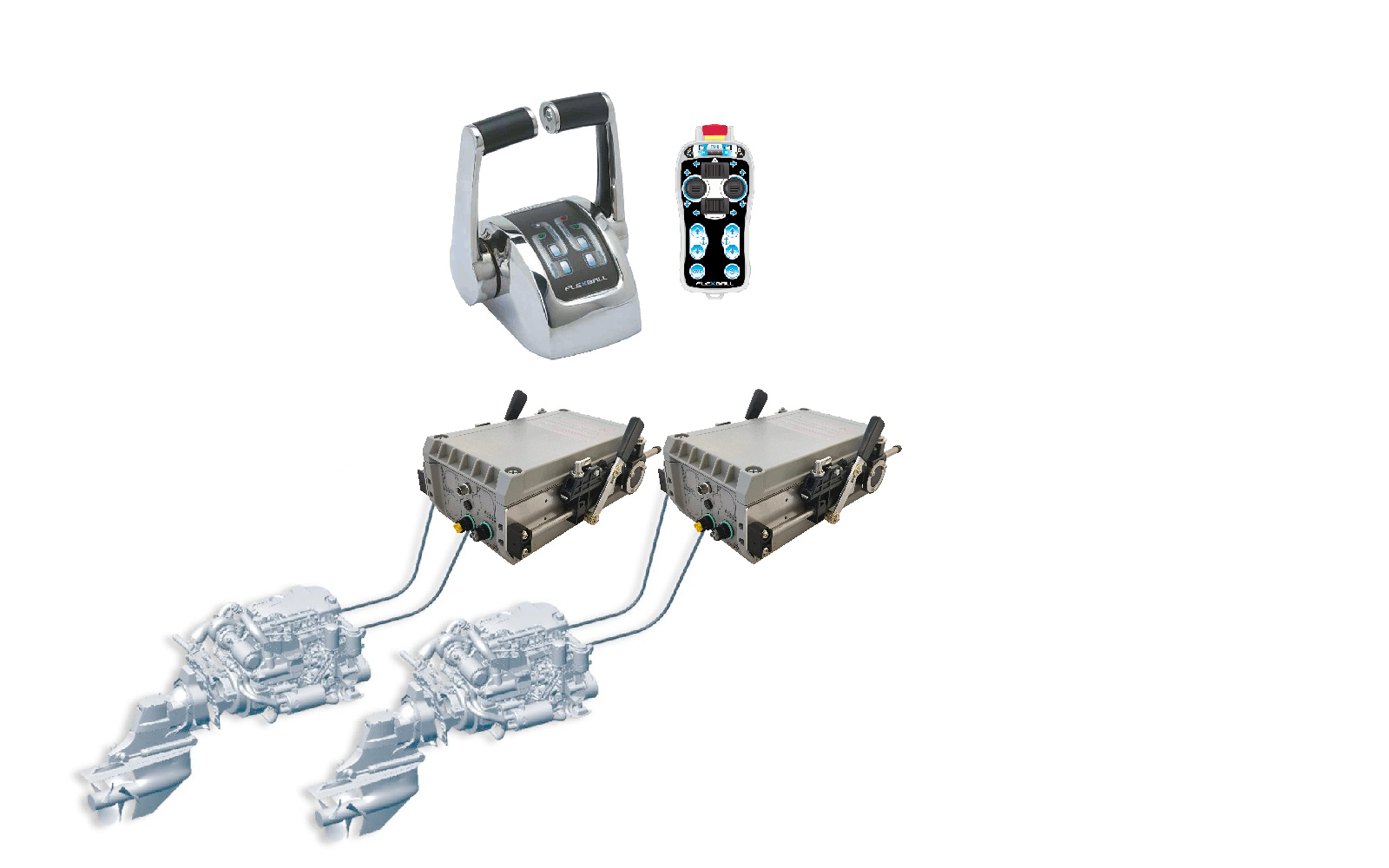

Slechts een paar componenten vormen samen een compleet elektronisch besturingssysteem. Het elektronische systeem bestaat in principe uit 4 elementen, waarvan het aantal en het type variëren, afhankelijk van de installatievereisten:

controleposten
actuatoren
Datatransmissiekabels om actuatoren en besturingsstations met elkaar te verbinden.
kabels tussen actuator en motor en tussen actuator en versnellingsbak.

De verbinding tussen de verschillende apparaten verloopt via een eenvoudige 4-polige kabel die alle informatie via digitale CANBus-communicatie overdraagt. Bij motoren met een mechanische interface brengen push-pull-kabels de beweging van de actuatoren over naar de gasklep op de motor en de versnellingsbak. Bij motoren en versnellingsbakken met een elektronische interface zorgt een eenvoudige elektrische draad voor de verbinding met de actuator. Op alle elektronische Flexball-besturingssystemen kunnen hendels uit de 3500-serie of de 4500-serie worden gemonteerd. De systemen zijn geconfigureerd voor koppeling met verschillende typen motoren en versnellingsbakken en hun mogelijke combinaties.

Compatibiliteit van motoren

Spanning: Cummins, Detroit Diesel, Scania, FNM, Lombardini, Deutz Vetus
4-20 mA stroom: MAN, MTU, Isotta Fraschini
PWM: Caterpillar, Scania.

Belangrijkste kenmerken

Met maximaal 3 bedieningsstations in de basisversie kan het systeem worden uitgebreid tot 7 bedieningsstations.
Snelle opstartmodusfunctie
Synchro-functie die zowel in de neutrale stand als tijdens het zeilen kan worden geactiveerd.
Controle van trollen
Trim/Flap- en Synchro Trim/Flap-functie
Startblokkering als de versnellingspook niet in de neutrale stand staat.
Geavanceerde functies voor snelle en veilige inbedrijfstelling.
Interface naar frequentieomvormers in hybride aandrijfsystemen
Programmeerbare vertraging bij het in- of uitschakelen van de koppeling
Noodveiligheidsvoorzieningen direct op de actuator, in het geval van systemen met een mechanische interface.

Belangrijkste kenmerken

Elektronisch besturingssysteem in drive-by-wire-technologie.
De maximale afstand tussen het dek en de machinekamer kan meer dan 60 meter bedragen.
Snelle en eenvoudige installatie
EMC- en CE-gecertificeerd
Directe werking dankzij plug-and-play.
Beperkt aantal componenten
Digitale gegevensoverdracht
Het instellen van de bedieningsparameters kan via het toetsenbord of via de pc.

Technische kenmerken

Voedingsspanning van 9,0 tot 32 Vdc (multispanningsvoeding)
Maximale ingangsstroom: 5 A
Stroomsterkte in ruststand: 0,5 A
Bedrijfstemperatuur: –10 tot +85 °C
Mechanisch opgewekte kracht onder nominale omstandigheden: 250 N (25 kg) met een stroomverbruik van 1,5 A.
Maximale opgewekte kracht: 450 N (45 kg) met een stroomabsorptie van 5 A en gedurende minder dan 1 seconde.
Slag van de versnellingsbak – voorwaarts: deze kan worden ingesteld tussen 5 en 40 mm
Slag van de versnellingsbak – achteruit: deze kan worden ingesteld tussen 5 en 40 mm
Maximale gashendeluitslag: 80 mm.

Plan- en ontwerpvoorstel binnen 1 werkdag, geheel gratis.

Wij maken graag binnen één werkdag kosteloos een plan- en ontwerpvoorstel voor u. Stuur ons hiervoor de volgende informatie per e-mail ([email protected]):

Te bedienen gebieden met de afstandsbediening:

Motor(en)
Ankerlier(en)
Boegschroef
Hekschroef

Jachttype:

Zeiljacht
Motorjacht

Romptype:

Monohull
Catamaran
Trimaran

Jachtfabrikant en -model (omschrijving, nummer):

Aantal motoren:

Motorfabrikant en -model:

Type en aantal ankerlier(en):

Type en aantal boeg- en hekschroeven:

Verbinding tussen motor en stuurhendel aan het stuur:

via duwstangkabel (Bowdenkabel)
via elektronische stuurkop

Omschrijving van de elektronische stuurinrichting (bijv. "TeleFlex Morse 12V Modelnr. nnn"):

Aantal bedieningsposities:

Toelichtingsvideo

In deze video laat 1st-Relief de ombouw zien van de motorbesturing van een jacht, van een mechanische actuator naar een elektrisch systeem (aangedreven door Flexball), gebaseerd op een catamaran-dubbelmotorsysteem. Drie varianten worden in deze video getoond:

2 motoren, 1 bedieningspaneel
2 motoren, 2 bedieningskoppen
2 motoren, 2 bedieningspanelen en volledige afstandsbediening
