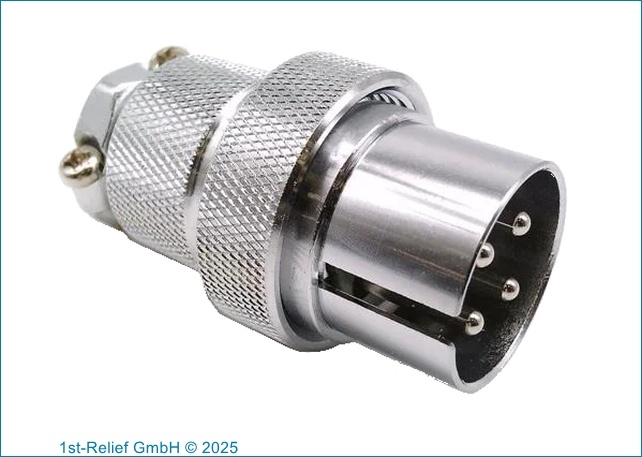

Connecteur circulaire ALDIS Nanahoshi Kagaku, 4 contacts, montage sur câble, fiche mâle, série NCS 30NCS

Name: Sanshin Connecteur circulaire ALDIS Nanahoshi Kagaku, 4 contacts, montage sur câble, fiche mâle, série NCS 30NCS
Brand: Sanshin
Price: 45.00 EUR
Availability: InStock

Marque: Sanshin

Tout afficher Lumière

Comparer

Connecteur circulaire ALDIS Nanahoshi Kagaku, 4 contacts, montage sur câble, fiche mâle, série NCS 30NCS

€45,-* Articles en stock ; Europe 2 jours, Reste du monde 5 jours

Prix unitaire: €45,00 / Article

* Taxes incluses Sans les Frais d'expédition

Connecteur circulaire ALDIS Nanahoshi Kagaku, 4 contacts, montage sur câble, fiche mâle, série NCS 30NCS... Afficher plus

Description du produit

Forme de base du connecteur métallique circulaire. Une série représentative, utilisée depuis longtemps dans diverses installations de fabrication en intérieur. Sa résistance élevée au courant de démarrage et au courant de charge le rend utile dans de nombreuses installations de fabrication.

Méthode de câblage : Soudure
Non étanche
ROHS

Construction

Marque : Nanahoshi Kagaku
Nombre de contacts : 4
Type de montage : Montage sur câble
Fiche/Prise : Fiche
Contact Genre : Masculin
Méthode de terminaison : soudure
Courant nominal [A] : 20
Tension nominale [V] : 250
Orientation du corps : Droite
Série : NCS
Taille de la coquille : 25
Placage de contact : or sur nickel
Température maximale de fonctionnement [°C] : +120
Température minimale de fonctionnement [°C] : -40
Matériau de contact : Cuivre
RoHS : conforme à la directive RoHS
Étanche : Aucune
Méthode de verrouillage : Méthode de verrouillage par vis
Caractéristiques du mécanisme et des matériaux :
Structure simple, facile à manipuler et durable
10 tailles de coque et de nombreuses formes de connecteurs disponibles pour une large gamme d'applications
Normes applicables :
- Certificat de marque PSE
- Certificat CSA NRTL/C (CSA : C22.2 n° 182.3)
Caractéristiques:
- Résistance d'isolement : lorsqu'elle est mesurée entre les conducteurs les plus proches à la tension spécifiée, elle est de 2 000 MΩ ou plus.
- Rigidité diélectrique : Lorsque la tension spécifiée est appliquée entre les conducteurs les plus proches pendant 1 minute, il n'y a aucune anomalie telle que des courts-circuits.
- Résistance de contact : lorsqu'une paire de contacts est jointe à la longueur régulière, la résistance du conducteur est de 3 mΩ ou moins.

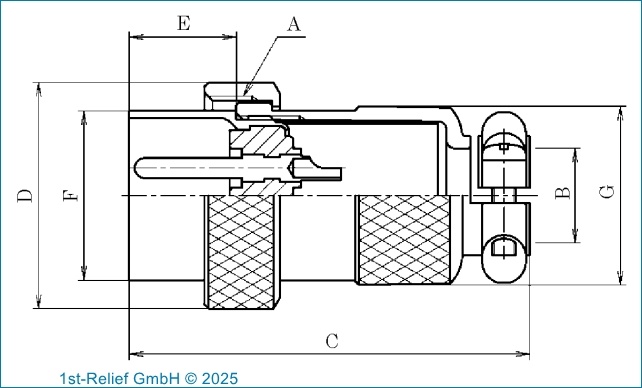

Dimensions du dessin
- A : M25 × 1,25
- B : 9,5 - 11,5
- C: 50,5
- D: 28,5
- E: 13,5
- F: 21,4
- G: 22,3
